Calha ou perfil U
Seção aberta utilizada como guia em portas de correr e de enrolar. A abertura interna deve corresponder ao conjunto instalado.
FERRO E AÇO · LINHA SERRALHERIA
Trilhos e calhas.
Um caminho bem definido para cada movimento.

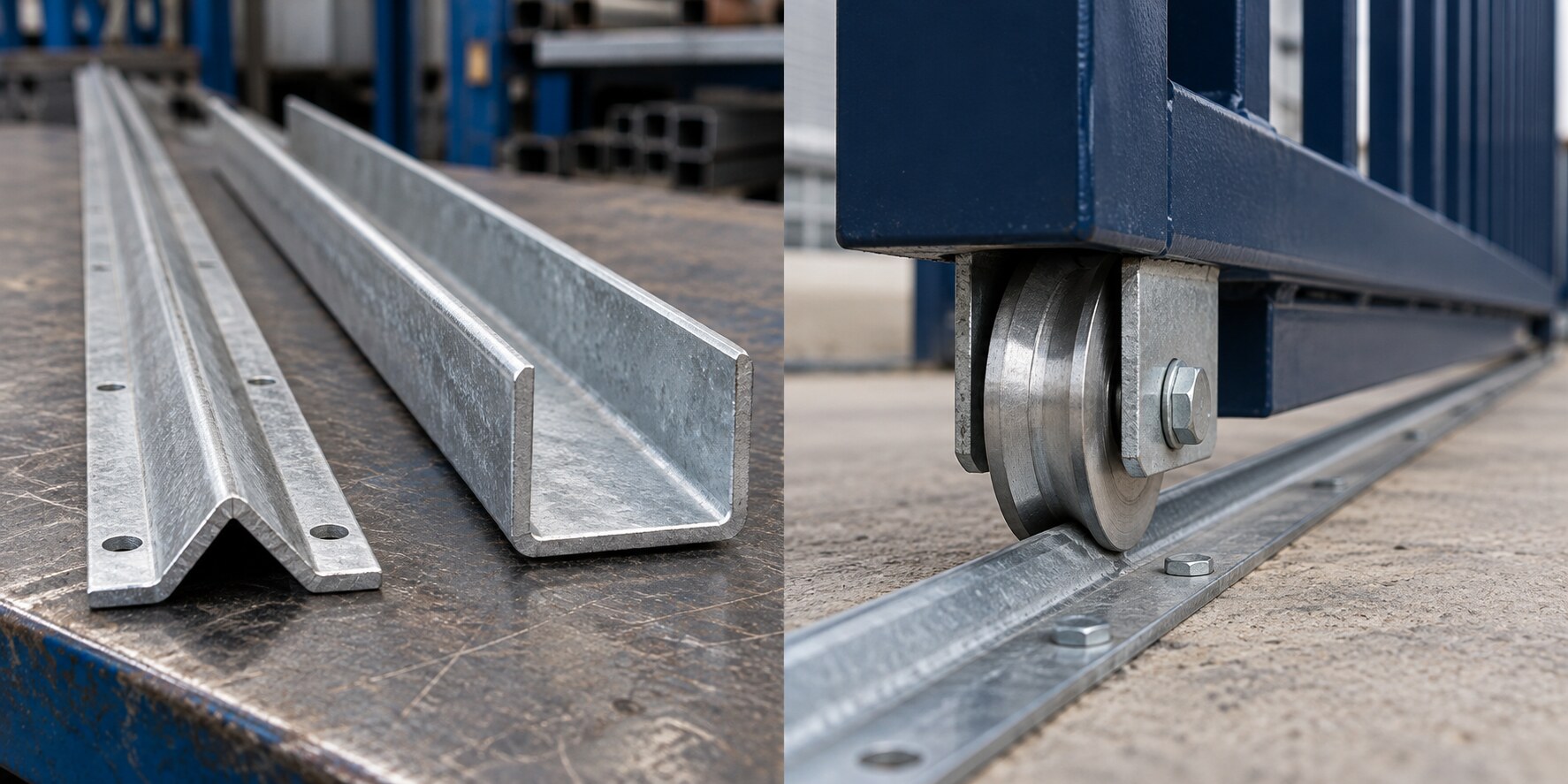

São perfis de aço que orientam o deslocamento de portas e portões. Na serralheria, a calha funciona como guia; o trilho trabalha em conjunto com roldanas e suportes. O formato correto depende do sistema de abertura e do encaixe das peças.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Perfil tipo Stanley
Perfil com bordas voltadas para dentro, empregado em conjuntos de portas e portões de correr. Deve ser escolhido junto com a roldana compatível.
Trilho para roldana
Nos sistemas apoiados no piso, o canal da roldana deve corresponder ao trilho: uma roldana para barra redonda não substitui automaticamente outra para cantoneira.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Compare o desenho da seção, a espessura e o comprimento. Referências dimensionais de catálogos técnicos:
| Perfil de referência | Seção nominal (mm) | Espessuras citadas (mm) |
|---|---|---|
| U para porta | 25 × 25; 25 × 32; 25 × 70 | 1,20; 1,50; 2,00 |
| Stanley | 28 × 34 × 10 | 1,20 |
Os números identificam exemplos de catálogo, não estoque COFEVAR. Confirme a combinação de seção, espessura e comprimento antes de fechar o pedido.
03 / DO MATERIAL AO PROJETO
No movimento do portão
Em um portão de correr, trilho, roldanas e guias precisam funcionar como um conjunto. Para uma substituição, uma foto da peça e um desenho com medidas ajudam a identificar o encaixe sem depender apenas do nome comercial.
O que conferir antes de comprar?
Geometria completa: Informe largura da boca, altura, abas e espessura. Perfis com nomes parecidos podem ter seções diferentes.
Conjunto e instalação: A escolha considera peso da folha, apoios e sistema de fixação. A capacidade deve ser confirmada para o conjunto especificado.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie tipo de porta ou portão, foto ou desenho da seção, medidas, espessura, comprimento, quantidade e modelo da roldana.
