Perfil T
A seção lembra a letra T. Em esquadrias, pode dividir vãos e oferecer apoio para fechamentos. Informe se procura perfil dobrado ou laminado, pois são produtos diferentes.
FERRO E AÇO · LINHA SERRALHERIA

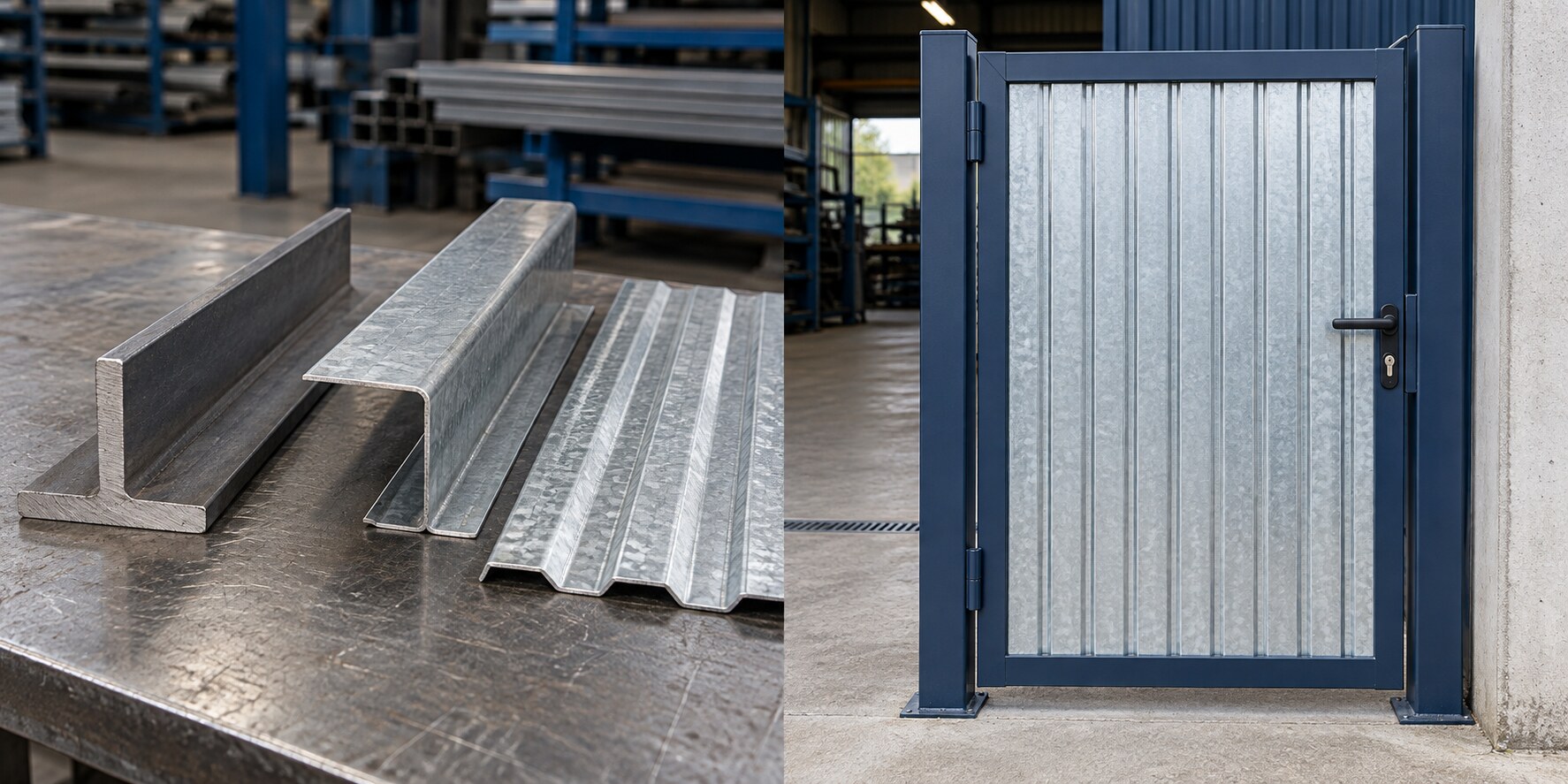

Perfis T, Z e canelados.
O desenho do perfil faz a diferença no encaixe.
Perfis são peças de aço com uma seção definida ao longo do comprimento. Na serralheria, seu desenho cria divisões, apoios e encaixes. A letra ou o nome comercial identificam a forma, mas não substituem o desenho com as medidas.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Perfil Z
Tem abas orientadas em sentidos opostos. Modelos de serralheria participam de encaixes e quadros; a seleção depende das medidas e da posição de montagem.
Canelado
O nome descreve o desenho com canais ou frisos. Para identificar corretamente a peça, envie foto da seção, código ou amostra com medidas; a denominação varia entre linhas e fabricantes.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Exemplos de catálogos técnicos. As dimensões externas não descrevem todas as dobras: confira também o desenho da seção e o comprimento necessário.
| Modelo de referência | Dimensões externas (mm) | Espessura da chapa (mm) |
|---|---|---|
| T — modelo 72 | 45 × 25 | 1,20 ou 1,50 |
| Canelado — modelo 68 | 100 × 20 | 0,90; 1,20; 1,50 ou 2,00 |
| Z | Conforme desenho do modelo | Conforme especificação |
Exemplos de fabricante, sem indicação de estoque COFEVAR. A mesma denominação pode abranger outras seções. Para Z, informe altura, abas, dobras, espessura e comprimento.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
O catálogo inclui ferro T na linha de barras de ferro mecânico e apresenta desenhos de perfis dobrados na página 7.
| Ferro T — bitola | Peso nominal (kg/m) |
|---|---|
| 5/8″ × 1/8″ | 0,710 |
| 3/4″ × 1/8″ | 0,860 |
| 7/8″ × 1/8″ | 0,990 |
| 1″ × 1/8″ | 1,180 |
| 1 1/4″ × 1/8″ | 1,500 |
| 1 1/2″ × 1/8″ | 1,820 |
| 2″ × 3/16″ | 3,620 |
| 2″ × 1/4″ | 4,740 |
Esses pesos são do ferro T da tabela, não de perfis Z ou canelados. Para perfis dobrados, envie o desenho da seção; outras medidas sob consulta.
03 / DO MATERIAL AO PROJETO
Encaixes que funcionam em conjunto
Em uma janela ou fechamento metálico, perfil, painel, ferragem e folga de montagem precisam ser compatíveis. Na reposição, compare a seção completa; apenas a largura externa pode não revelar diferenças importantes.
O que conferir antes de comprar?
Material e acabamento: Indique o aço e a condição superficial previstos. Modelos sem revestimento e galvanizados exigem identificação própria na cotação e no acabamento da peça.
Do catálogo ao projeto: Códigos pertencem à linha do fabricante. Não presuma equivalência entre dois códigos ou uso estrutural apenas pelo nome T ou Z. Consulte a especificação do conjunto.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie desenho ou foto da ponta do perfil, medidas completas, espessura, comprimento, quantidade e aplicação. A COFEVAR confirma o modelo e as condições de fornecimento.
