Abas iguais
O formato em L permite compor cantos, quadros e ligações. A especificação combina largura de cada aba e espessura, além do comprimento da barra.
FERRO E AÇO · LINHA SERRALHERIA

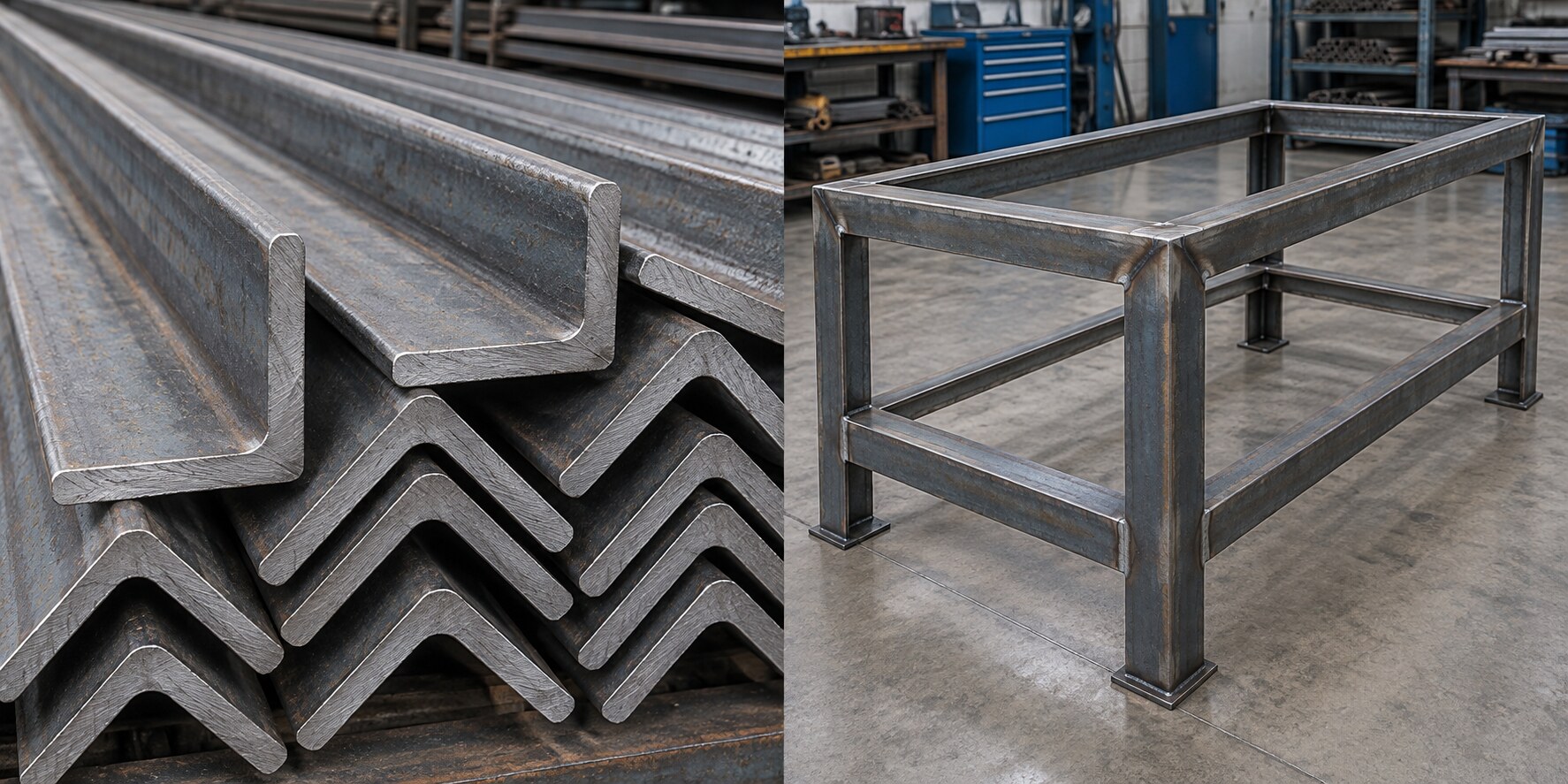

Cantoneiras laminadas.
Um perfil em L para unir, apoiar e reforçar.
A cantoneira laminada é um perfil de aço com duas abas em ângulo reto. No modelo de abas iguais, os dois lados têm a mesma largura. É utilizada em serralheria, estruturas e equipamentos, conforme a seção e o aço especificados no projeto.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Aplicação em serralheria
Compõe esquadrias, grades, suportes e peças de montagem. O serralheiro considera o conjunto, as ligações e o acabamento para definir o perfil.
Aplicação estrutural
Pode integrar treliças, torres e suportes industriais. Nesses casos, a geometria e o grau do aço devem seguir o dimensionamento do responsável pelo projeto.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Exemplos nominais de tabelas técnicas para abas iguais. Uma indicação como 1″ × 1/8″ representa a largura da aba e a espessura.
| Aba × espessura | Dimensões (mm) | Peso nominal (kg/m) |
|---|---|---|
| 3/4″ × 1/8″ | 19,05 × 3,18 | 0,87 |
| 1″ × 1/8″ | 25,40 × 3,18 | 1,19 |
| 1″ × 3/16″ | 25,40 × 4,76 | 1,73 |
| 1 1/2″ × 1/8″ | 38,10 × 3,18 | 1,83 |
As duas abas têm a largura indicada. Pesos e dimensões são nominais e sujeitos a tolerâncias. Comprimentos, outras bitolas e disponibilidade COFEVAR sob consulta.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
Cantoneiras de abas iguais: especifique a largura de cada aba e a espessura. Exemplos extraídos da tabela COFEVAR:
| Bitola (aba × espessura) | Peso nominal (kg/m) |
|---|---|
| 5/8″ × 1/8″ | 0,710 |
| 3/4″ × 1/8″ | 0,870 |
| 1″ × 1/8″ | 1,190 |
| 1 1/4″ × 1/8″ | 1,500 |
| 1 1/2″ × 1/8″ | 1,830 |
| 2″ × 1/8″ | 2,460 |
| 2″ × 3/16″ | 3,630 |
| 2″ × 1/4″ | 4,740 |
Seleção de bitolas do catálogo. A tabela completa da página 9 inclui outras abas e espessuras; disponibilidade sob consulta.
03 / DO MATERIAL AO PROJETO
O perfil certo para cada ligação
Em um quadro metálico, as abas oferecem faces de apoio e ligação. Em uma treliça, fazem parte de um sistema dimensionado. O mesmo formato não significa a mesma capacidade em usos diferentes.
O que conferir antes de comprar?
Laminada ou dobrada?: A cantoneira laminada e a obtida por dobra de chapa têm processos e características geométricas diferentes. Identifique qual foi prevista antes de comparar materiais.
Peso para planejamento: Multiplique o peso nominal em kg/m pelo comprimento total para uma estimativa de massa. Esse resultado não informa a carga que a peça suporta.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie abas, espessura, comprimento, número de barras, grau ou norma exigida e aplicação. Para reposição, uma foto acompanhada das medidas ajuda a identificar a seção.
