Armadura de lajes
Utilizada em vigotas e painéis treliçados que trabalham com o concreto e as armaduras complementares previstas no projeto.
FERRO E AÇO · CONSTRUÇÃO CIVIL
Treliças.
Forma e organização para a armadura da laje.

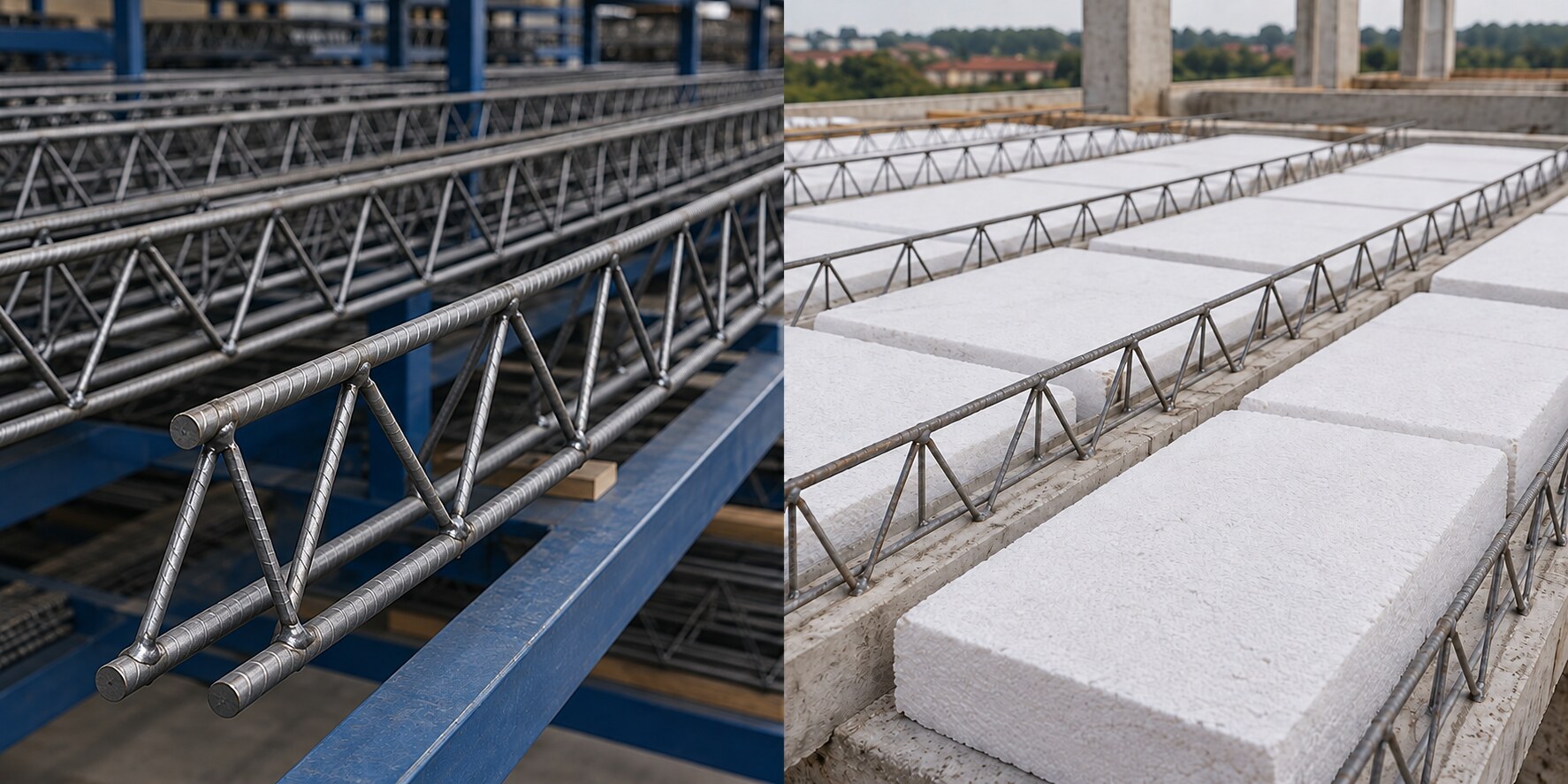

A treliça eletrossoldada para concreto é uma armadura de aço com formato triangular, formada por fios longitudinais e diagonais. Integra lajes e elementos pré-fabricados. Não deve ser confundida com uma treliça metálica de cobertura montada com perfis estruturais.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Espaçador de armaduras
Também pode auxiliar no posicionamento de armaduras, quando essa função e o modelo forem especificados pelo responsável técnico.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Além da altura, confira os três diâmetros: superior (S), diagonal (D) e inferior (I). Treliças da mesma altura podem ter composições e massas diferentes.
| Designação | Altura (cm) | S / D / I (mm) | Massa (kg/m) |
|---|---|---|---|
| TR 08644 | 8 | 6,0 / 4,2 / 4,2 | 0,735 |
| TR 08645 | 8 | 6,0 / 4,2 / 5,0 | 0,821 |
| TR 12645 | 12 | 6,0 / 4,2 / 5,0 | 0,886 |
| TR 12646 | 12 | 6,0 / 4,2 / 6,0 | 1,016 |
| TR 16745 | 16 | 7,0 / 4,2 / 5,0 | 1,032 |
Exemplos de catálogos técnicos, que informa comprimentos de 8, 10 e 12 m. São referências nominais; modelos e comprimentos disponíveis na COFEVAR devem ser consultados.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
Treliças utilizadas em lajes treliçadas, conforme a definição do catálogo COFEVAR.
| Aplicação | Dados para o pedido |
|---|---|
| Lajes treliçadas | Altura da treliça, diâmetro dos fios, comprimento e quantidade |
O catálogo não apresenta tabela dimensional específica de treliças. A especificação deve seguir o projeto da laje.
03 / DO MATERIAL AO PROJETO
Na montagem da laje treliçada
A treliça integra a vigota ou o painel e recebe os complementos previstos para a laje. A altura da treliça, isoladamente, não informa o vão permitido nem a carga que a laje suporta.
O que conferir antes de comprar?
Modelo completo: Pedir apenas “treliça de 8” deixa a composição dos fios indefinida. Prefira a designação completa do projeto ou informe altura e os três diâmetros.
Execução conforme projeto: Concreto, armadura complementar, apoios e escoramento fazem parte do sistema. A tabela de produtos não substitui o dimensionamento da laje.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie a designação da treliça, altura, diâmetros dos fios, comprimento das peças, quantidade e local de entrega. Anexe o projeto ou a relação de materiais para conferir a especificação.
