Malha quadrada — Q
Apresenta a mesma área de aço por metro nas duas direções. A designação deve ser conferida junto com a bitola e o espaçamento dos fios.
FERRO E AÇO · CONSTRUÇÃO CIVIL
Telas de aço.
Armadura organizada, do projeto à concretagem.
As telas soldadas são malhas de fios de aço unidos em cada cruzamento. Usadas como armadura do concreto, ajudam a distribuir esforços e controlar a fissuração quando especificadas e posicionadas corretamente. Aqui, tratamos das telas para construção, distintas das telas de cercamento.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Malha direcionada — L ou T
Concentra mais aço em uma das direções. A orientação de montagem faz parte do projeto; mudar o sentido altera a distribuição da armadura.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Exemplos de telas Q em painéis de 2,45 × 6,00 m. A malha indica a distância entre os fios; a bitola informa o diâmetro de cada fio.
| Designação | Malha (cm) | Fios (mm) | Massa (kg/m²) |
|---|---|---|---|
| Q 61 | 15 × 15 | 3,4 × 3,4 | 0,97 |
| Q 92 | 15 × 15 | 4,2 × 4,2 | 1,48 |
| Q 138 | 10 × 10 | 4,2 × 4,2 | 2,20 |
| Q 196 | 10 × 10 | 5,0 × 5,0 | 3,11 |
Referências de catálogos técnicos. Valores nominais; não representam estoque da COFEVAR. Confirme designação, dimensões do painel e disponibilidade antes de fechar o pedido.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
Telas soldadas de aço CA-60 utilizadas em estruturas de concreto armado. A designação Q identifica telas com seção de aço equivalente nos dois sentidos.
| Designação | Malha (cm) | Diâmetro dos fios (mm) | Apresentação no catálogo |
|---|---|---|---|
| Q 61 | 15 × 15 | 3,4 | Rolo / painel |
| Q 75 | 15 × 15 | 3,8 | Rolo / painel |
| Q 92 | 15 × 15 | 4,2 | Rolo / painel |
| Q 113 | 10 × 10 | 3,8 | Rolo / painel |
| Q 138 | 10 × 10 | 4,2 | Rolo / painel |
| Q 159 | 10 × 10 | 4,5 | Painel |
| Q 196 | 10 × 10 | 5,0 | Painel |
| Q 246 | 10 × 10 | 5,6 | Painel |
| Q 283 | 10 × 10 | 6,0 | Painel |
| Q 335 | 15 × 15 | 8,0 | Painel |
| Q 396 | 10 × 10 | 7,1 | Painel |
| Q 503 | 10 × 10 | 8,0 | Painel |
| Q 636 | 10 × 10 | 9,0 | Painel |
| Q 785 | 10 × 10 | 10,0 | Painel |
Painéis: 2,45 × 6,00 m. Rolos: 2,45 × 120,00 m, somente nas designações indicadas como rolo. Consulte pesos, seções de aço e disponibilidade na tabela completa. A escolha da tela depende do projeto estrutural.
03 / DO MATERIAL AO PROJETO
Pisos, lajes e pré-moldados
A malha chega organizada para compor a armadura de pisos, pavimentos, lajes e peças de concreto. A escolha depende do esforço previsto, da espessura do elemento e do detalhamento do projetista.
O que conferir antes de comprar?
Mesmo fio, telas diferentes: Q 92 e Q 138 usam fios de 4,2 mm nos exemplos acima, mas têm espaçamentos diferentes. Compare a especificação completa, não apenas o diâmetro.

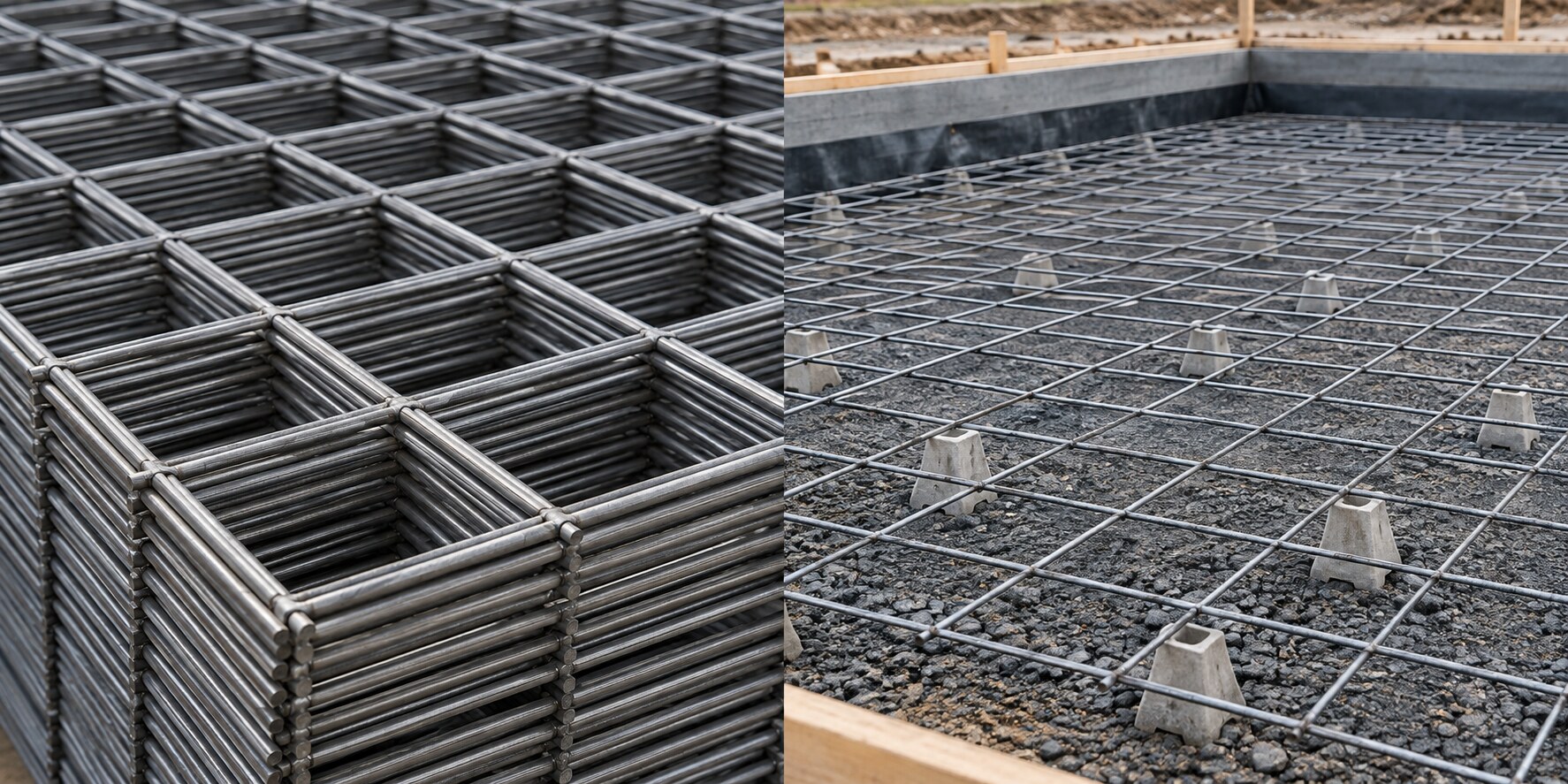

Posição e sobreposição: Espaçadores, cobrimento e emendas mantêm a armadura na posição prevista. A área a comprar deve considerar o plano de montagem e as sobreposições do projeto.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie a designação da tela ou bitolas e espaçamentos nas duas direções, dimensões dos painéis, quantidade e local de entrega. Se possível, anexe o detalhamento da armadura.
