Perfil U
Tem seção aberta semelhante à letra U. Pode ser laminado ou formado a partir de chapa; informe o processo e o desenho, pois as versões não são equivalentes.
FERRO E AÇO · LINHA ESTRUTURAL

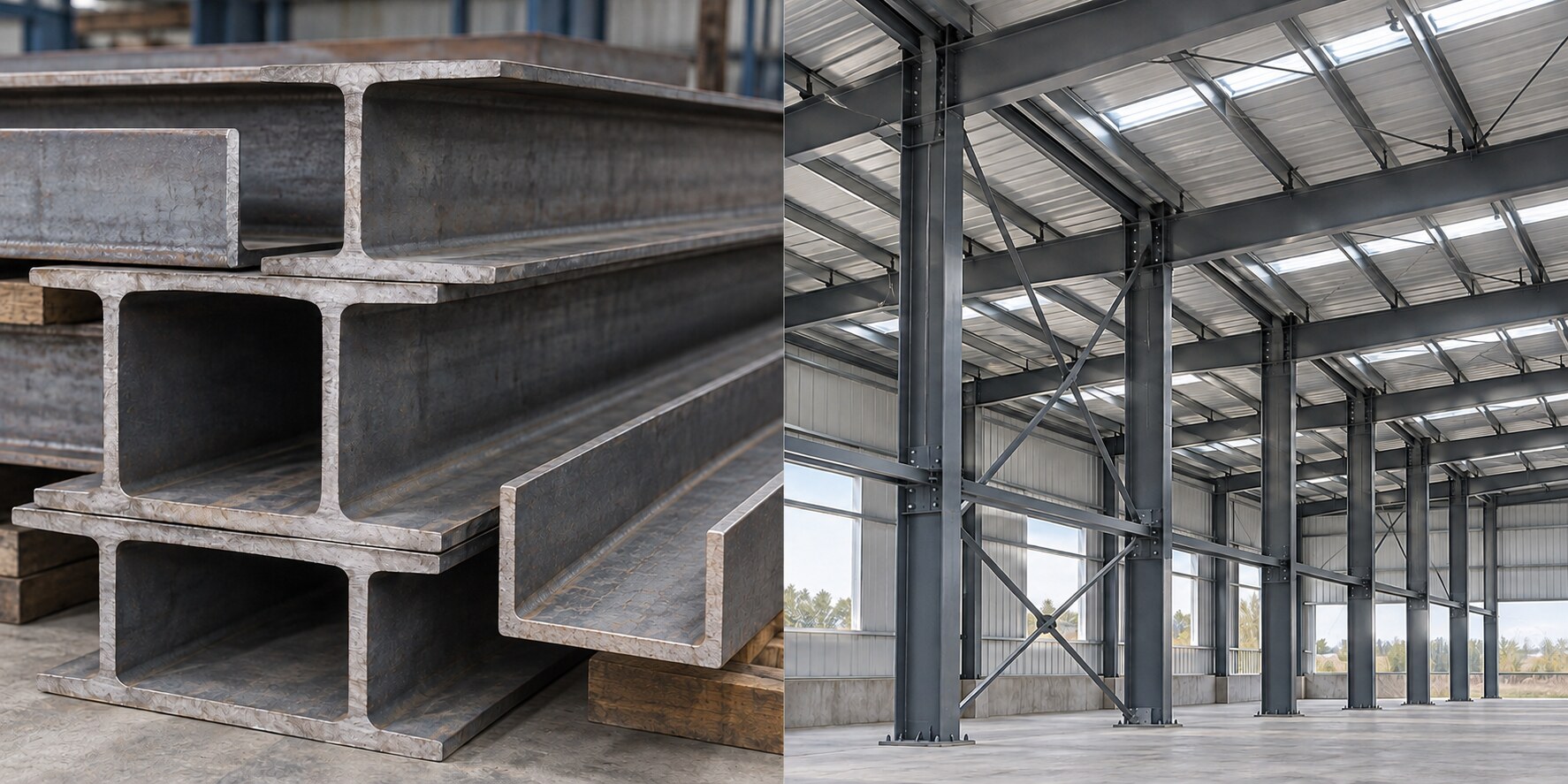

Perfis de aço.
A forma do aço faz parte da solução.
São peças compridas com seção definida, como U, I ou W. Utilizadas em vigas, pilares, suportes e equipamentos, ajudam a organizar a estrutura do projeto. O formato, as dimensões e o tipo de aço precisam ser especificados em conjunto.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Perfil I
Possui uma alma central entre duas abas. Perfis I laminados tradicionais têm faces internas das abas inclinadas e aparecem em vigamentos e equipamentos.
Perfil W
É laminado com mesas paralelas, empregado em estruturas metálicas. A designação combina a série dimensional com a massa por metro.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Nos exemplos de mercado abaixo, W 150 × 13,0 indica série de altura 150 e massa nominal de 13,0 kg/m. A altura real deve ser conferida na tabela dimensional.
| Exemplo de mercado | Série nominal (mm) | Massa nominal (kg/m) |
|---|---|---|
| W 150 × 13,0 | 150 | 13,0 |
| W 200 × 19,3 | 200 | 19,3 |
| W 250 × 25,3 | 250 | 25,3 |
Exemplos de catálogo, não estoque COFEVAR. Mesas, alma, altura real, aço e comprimento variam com a bitola. Para U e I, envie a designação completa.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
Perfis laminados e soldados com abas paralelas ou inclinadas. O catálogo apresenta vigas I, U e H; perfis dobrados são descritos como materiais para serralheria e estruturas metálicas.
| Família | Informações para especificação |
|---|---|
| Viga I | Perfil, espessura da alma e peso por metro |
| Viga U | Perfil, espessura da alma e peso por metro |
| Viga H | Perfil, espessura da alma e peso por metro |
| Perfil dobrado | Desenho cotado da seção, espessura e comprimento |
As tabelas de vigas da página 9 relacionam diferentes espessuras de alma para um mesmo perfil. Não substitua uma viga apenas pela altura; siga o dimensionamento do projeto.
03 / DO MATERIAL AO PROJETO
Da cobertura ao equipamento
Perfis aparecem no esqueleto de galpões, em plataformas e na fabricação de equipamentos. Para cotar uma viga, encaminhe a identificação do projeto; informar apenas o vão não define o perfil necessário.
O que conferir antes de comprar?
Dimensões que importam: Compare altura, largura e espessura das abas, espessura da alma e massa por metro. Dois perfis da mesma série podem ter geometrias diferentes.
Aço e projeto: Informe a especificação do aço e os requisitos do projeto. A capacidade depende também dos apoios, ligações e carregamento.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie U, I ou W, designação completa, especificação do aço, comprimento por peça, quantidade e desenho de corte, se houver.
