Ondulada ↗
Acabamentos: natural ou pré-pintado. Perfil com ondas curvas. Para especificar a peça, informe a espessura, o acabamento e as dimensões do projeto.
FERRO E AÇO · LINHA ESTRUTURAL
Telha metálica (natural e pré-pintada).
A proteção do aço, com o acabamento que combina com o seu projeto.
Chapas de aço perfiladas para coberturas e fechamentos laterais, com acabamento natural ou pré-pintado. O perfil define a geometria; o revestimento e a pintura definem a proteção e a aparência da superfície. A COFEVAR trabalha com os modelos ondulada, trapézio 25 e trapézio 40, nas espessuras de 0,43, 0,50 e 0,65 mm. A linha também inclui telha forro nas versões natural e pré-pintada.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Trapézio 25 ↗
Acabamentos: natural ou pré-pintado. Perfil trapezoidal com nervuras retas. Identifique o modelo no pedido para conferir o encaixe e a largura útil.
Trapézio 40 ↗
Acabamentos: natural ou pré-pintado. Outra opção de perfil trapezoidal. A escolha deve considerar os apoios, as fixações e as exigências do projeto.
Telha forro ↗
Acabamentos: natural ou pré-pintado. Acabamento metálico para a face interna da cobertura. Conheça as opções e a composição do pedido.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Todos os modelos — ondulada, trapézio 25, trapézio 40 e telha forro — podem ser naturais ou pré-pintados. Escolha o modelo, a espessura e o acabamento.
| Especificação | Opções / medidas | Como escolher |
|---|---|---|
| Modelos | Ondulada · Trapézio 25 · Trapézio 40 | Informe o modelo para conferir geometria, encaixe e largura útil. |
| Espessura do aço | 0,43 mm · 0,50 mm · 0,65 mm | Selecione conforme a aplicação e a especificação do projeto. |
| Acabamento | Natural ou pré-pintado | Revestimento e, na versão pintada, cor e faces. |
| Largura | Total e útil, em mm | A útil define a faixa efetiva de cobertura. |
| Comprimento | m ou mm | Medida e quantidade por peça. |
Espessuras referentes à chapa de aço. Comprimentos, larguras úteis, cores, disponibilidade e prazo são confirmados no orçamento.
FICHA TÉCNICA COFEVAR
Cada medida, à vista.
Consulte as especificações de cada modelo. Todos podem ser naturais ou pré-pintados. As tabelas abaixo reproduzem os dados da página 5 do catálogo em texto selecionável.
MODELO 01
Ondulada CF 17/990
Natural ou pré-pintada · altura do perfil: 17 mm
Dimensões em milímetros, conforme a referência COFEVAR. Desenho esquemático, sem escala.| Espessura (mm) | Largura total (mm) | Largura útil¹ (mm) | Peso² (kg/m²) |
|---|---|---|---|
| 0,43 | 1.090 | 990 | 4,125 |
| 0,50 | 1.090 | 990 | 4,800 |
| 0,65 | 1.090 | 990 | 6,240 |
Recobrimento simplesLargura útil: 990 mm
Recobrimento duploLargura útil: 915 mm
Passo entre ondas/nervuras indicado no catálogo: 75,5 mm.
MODELO 02
Trapézio CF 25/990
Natural ou pré-pintada · altura do perfil: 25 mm
Dimensões em milímetros, conforme a referência COFEVAR. Desenho esquemático, sem escala.| Espessura (mm) | Largura total (mm) | Largura útil¹ (mm) | Peso² (kg/m²) |
|---|---|---|---|
| 0,43 | 1.033 | 990 | 4,125 |
| 0,50 | 1.033 | 990 | 4,800 |
| 0,65 | 1.033 | 990 | 6,240 |
Recobrimento simplesLargura útil: 990 mm
Recobrimento duploLargura útil: 825 mm
Passo entre ondas/nervuras indicado no catálogo: 165 mm.
MODELO 03
Trapézio CF 40/980
Natural ou pré-pintada · altura do perfil: 40 mm
Dimensões em milímetros, conforme a referência COFEVAR. Desenho esquemático, sem escala.| Espessura (mm) | Largura total (mm) | Largura útil¹ (mm) | Peso² (kg/m²) |
|---|---|---|---|
| 0,43 | 1.033 | 980 | 4,125 |
| 0,50 | 1.033 | 980 | 4,800 |
| 0,65 | 1.033 | 980 | 6,240 |
Recobrimento simplesLargura útil: 980 mm
Recobrimento duploLargura útil: 784 mm
Passo entre ondas/nervuras indicado no catálogo: 196 mm.
¹ Largura útil com recobrimento simples. O recobrimento duplo reduz a faixa efetivamente coberta. ² Pesos reproduzidos do catálogo COFEVAR; confirme o peso de fornecimento no orçamento.
Para as telhas trapezoidais, o catálogo ilustra recobrimento simples em inclinações acima de 10% e duplo em inclinações iguais ou inferiores a 10%. A inclinação mínima, a fixação e os apoios devem seguir o projeto e a especificação do modelo; essa indicação não autoriza qualquer inclinação.
MODELO 04

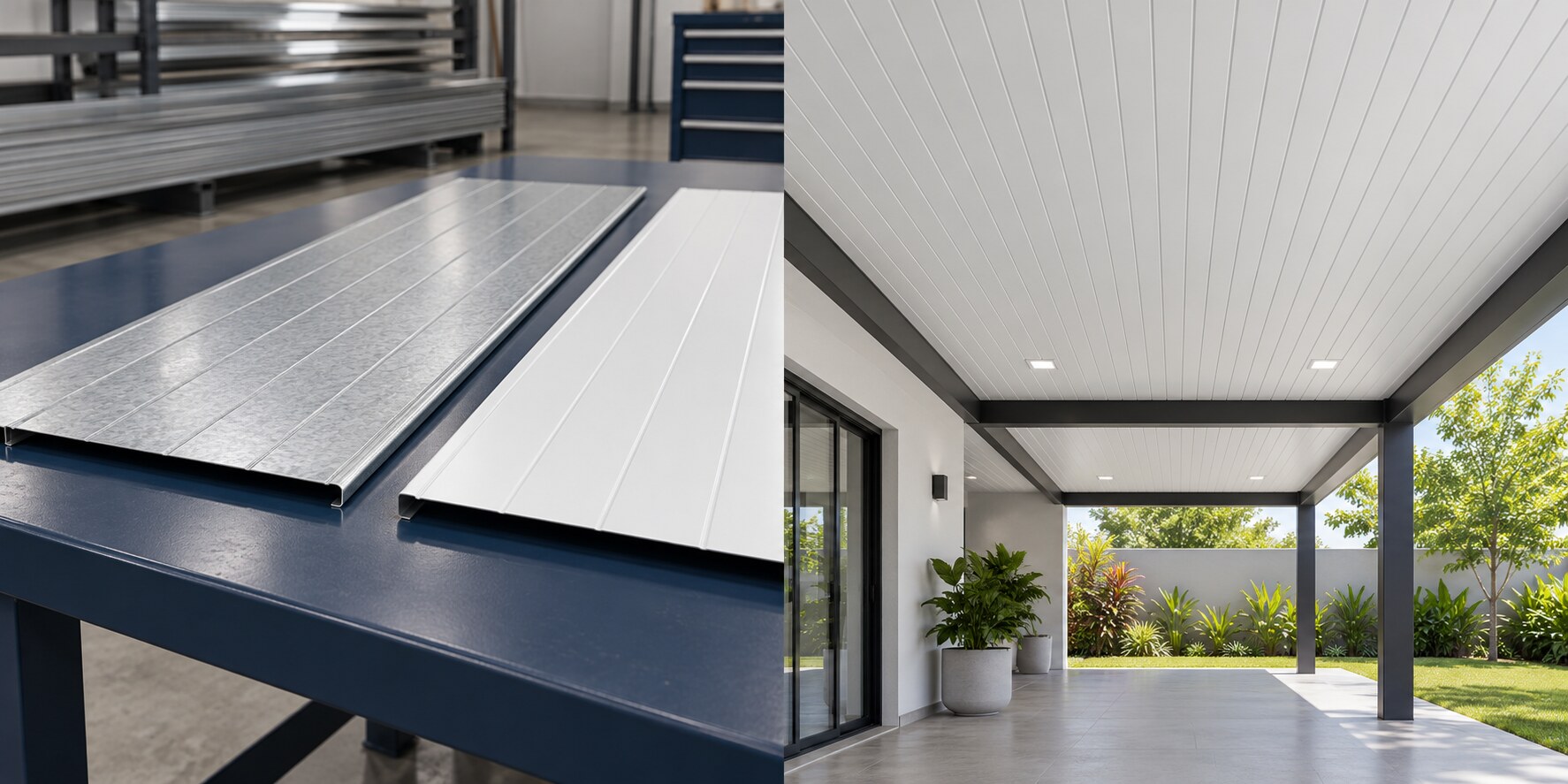

Telha forro
A telha forro dá acabamento metálico à face interna da cobertura. Pode integrar sistemas tipo sanduíche, com uma telha externa e um núcleo isolante. Na versão natural, o aço mantém o aspecto do revestimento metálico; na pré-pintada, recebe pintura industrial antes de ganhar forma. A COFEVAR trabalha com os modelos ondulada, trapézio 25 e trapézio 40, nas espessuras de 0,43, 0,50 e 0,65 mm.
Um teto que faz parte do projeto.
Pode compor o acabamento interno de garagens, varandas, lojas e galpões. Em uma cobertura tipo sanduíche, a face inferior fica aparente e o isolamento depende do núcleo e do conjunto especificados.
Forro ou cobertura completa? Informe se deseja somente a peça metálica de forro ou um conjunto com telha externa e isolante. Esses pedidos têm composições diferentes.
Desempenho e montagem Não escolha apenas pela cor. Confira encaixes, fixações, vãos e requisitos térmicos do sistema com o responsável pelo projeto.
Escolha o modelo, a espessura do aço e o acabamento. Trabalhamos com as opções abaixo, nas versões natural e pré-pintada.
| Especificação | Opções / medidas | Como escolher |
|---|---|---|
| Modelos | Ondulada · Trapézio 25 · Trapézio 40 | Informe o modelo para conferir geometria, encaixe e largura útil. |
| Espessura do aço | 0,43 mm · 0,50 mm · 0,65 mm | Selecione conforme a aplicação e a especificação do projeto. |
| Largura | Total e útil, em mm | Depende do perfil e do encaixe entre peças. |
| Comprimento | m ou mm | Informar medida e quantidade de cada peça. |
| Acabamento | Natural ou pré-pintado | Identificar cor e face aparente. |
| Composição | Forro ou conjunto de cobertura | Se houver isolante, informar tipo e espessura. |
Espessuras referentes à chapa de aço. Comprimentos, larguras úteis, cores, disponibilidade e prazo são confirmados no orçamento. Em conjuntos com isolamento, a espessura do núcleo é especificada separadamente.
Envie o modelo (ondulada, trapézio 25 ou trapézio 40), a espessura (0,43, 0,50 ou 0,65 mm), o acabamento natural ou pré-pintado, os comprimentos, as quantidades e a cidade de entrega. Na versão pré-pintada, informe também a cor. Indique se deseja somente a peça de forro ou o conjunto de cobertura.
↑ Voltar aos modelosACABAMENTOS
Cores para compor o seu projeto.
- RAL 9003
- RAL 9010
- RAL 1015
- RAL 7040
- RAL 9006
- RAL 3000
- RAL 8012
- RAL 5010
- RAL 5008
- RAL 6001
- Preto · RAL 9005
- Amadeirado · Wood
Amostras de cores ilustrativas. Confirme a tonalidade por amostra física; o amadeirado Wood pode variar em tonalidade e desenho dos veios. Consulte cores, faces pintadas e condições de fornecimento.
03 / DO MATERIAL AO PROJETO

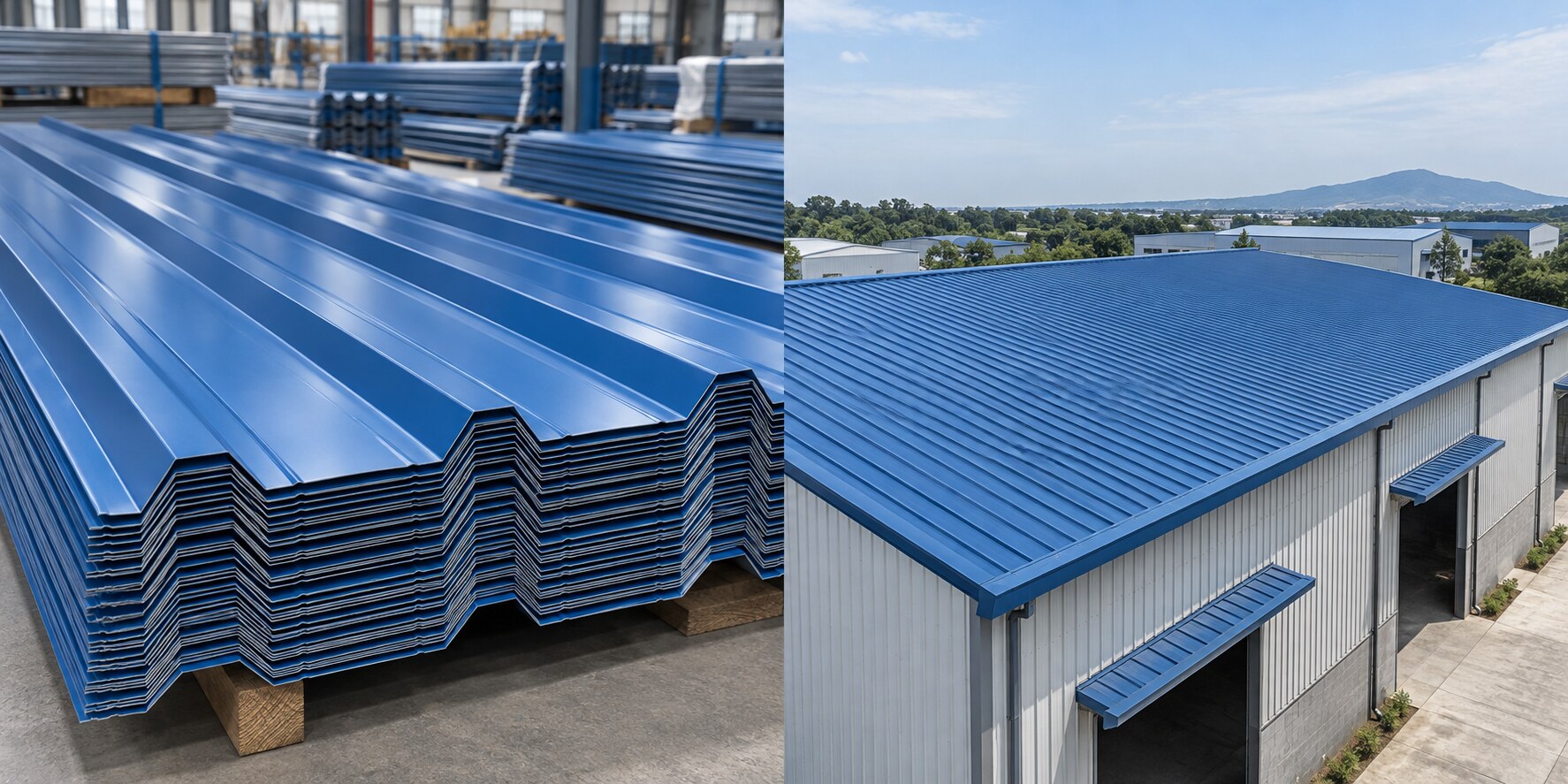

Coberturas e fechamentos
Em galpões, varandas e fachadas, o aproveitamento depende das dimensões úteis e dos transpasses previstos. Envie as medidas de cada água do telhado ou a planta da cobertura para uma consulta mais precisa.
O que conferir antes de comprar?
Apoios e inclinação: O espaçamento entre terças, a inclinação e a fixação devem seguir a ficha do modelo e o projeto. Não existe um único valor válido para toda telha metálica.
Acabamentos do conjunto: Inclua cumeeiras, rufos e fixadores na relação de materiais. A telha isolada não resolve todos os encontros da cobertura.
Comprimento útil: Quando há emendas no sentido da água, o transpasse longitudinal também entra no levantamento da área coberta.
Pintura e base metálica: Cor, tipo de tinta e revestimento de base são especificações distintas. Confirme o sistema adequado ao ambiente, principalmente quando houver maior exposição à corrosão.
Conforto térmico: Pré-pintada descreve o acabamento, não um núcleo isolante. Se o projeto exige isolamento, informe essa necessidade separadamente.
