Seção retangular
Tem duas dimensões diferentes na seção da armadura. O catálogo de referência inclui combinações como 7 × 14 e 7 × 20 cm.
FERRO E AÇO · CONSTRUÇÃO CIVIL
Colunas prontas.
Armadura montada para dar ritmo à obra.

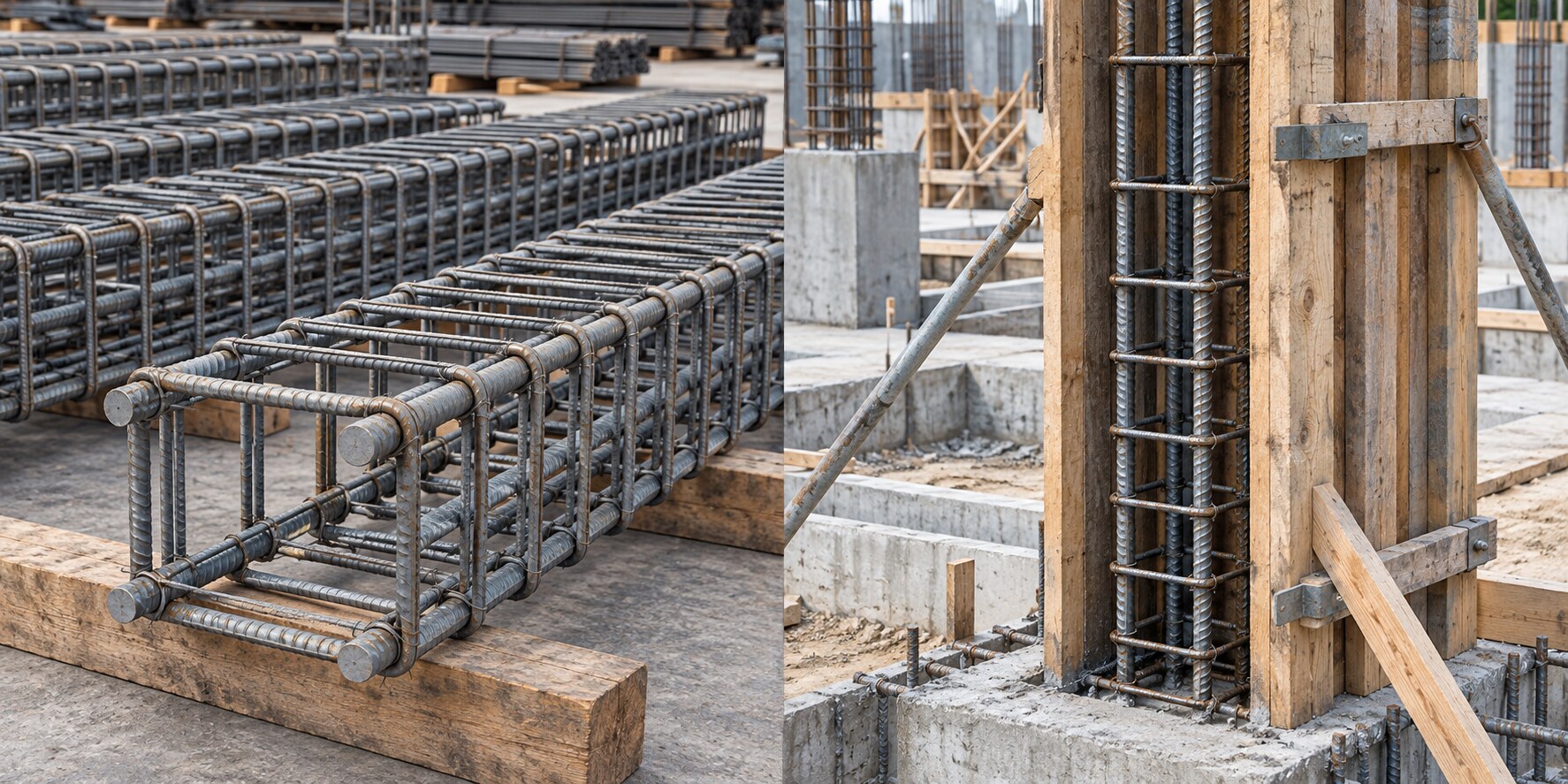

A coluna pronta é uma armadura pré-montada de aço: barras longitudinais envolvidas por estribos. Ela facilita a preparação da ferragem, mas ainda precisa ser incorporada ao elemento de concreto conforme projeto. A peça de aço, sozinha, não é um pilar de concreto concluído.
01 / ENTENDA O MATERIAL
Escolha conforme a aplicação.
Seção quadrada
Tem lados iguais, como o exemplo de 15 × 15 cm. O formato precisa corresponder ao detalhamento da estrutura.
02 / MEDIDAS E ESPECIFICAÇÃO
Os detalhes que fazem a diferença.
Compare seção da armadura, bitola das barras principais e comprimento. Os exemplos abaixo são peças de 6 m de catálogos técnicos.
| Seção (cm) | Barras principais (mm) | Comprimento (m) | Massa aprox. (kg) |
|---|---|---|---|
| 7 × 14 | 8,0 | 6 | 10,81 |
| 7 × 14 | 10,0 | 6 | 16,13 |
| 7 × 20 | 8,0 | 6 | 11,21 |
| 7 × 20 | 10,0 | 6 | 16,34 |
| 15 × 15 | 8,0 | 6 | 11,33 |
Nesses exemplos de catálogo, os estribos são CA-60 de 4,2 mm, espaçados a cada 20 cm. Isso descreve o produto, não uma recomendação para qualquer obra. Confirme a configuração e a disponibilidade.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
O catálogo indica colunas prontas para vigas, cintas, colunas, baldrames, muros e travamento de paredes.
| Aplicações descritas | O que especificar |
|---|---|
| Vigas, cintas e baldrames | Seção, armadura longitudinal, estribos e comprimento |
| Colunas, muros e travamentos | Detalhamento do projeto e quantidade |
A indicação de uso não substitui o dimensionamento estrutural. O catálogo não traz medidas ou armaduras padronizadas para este item.
03 / DO MATERIAL AO PROJETO
Preparação da ferragem
Pode compor armaduras de pilares e, com aprovação do projetista, vigas, baldrames e cintas. Reforços, emendas e ancoragens devem seguir o detalhamento específico de cada elemento.
O que conferir antes de comprar?
Armadura × pilar: As dimensões da ferragem não são as dimensões finais do pilar: é preciso considerar também o cobrimento de concreto definido no projeto.
Confira os estribos: Além das barras principais, compare diâmetro e espaçamento dos estribos. Duas peças com a mesma seção externa podem ter armaduras diferentes.
SEU PRÓXIMO PASSO
Conte com a COFEVAR
no seu próximo projeto.
Envie o projeto ou informe seção, quantidade e bitola das barras longitudinais, bitola e espaçamento dos estribos, comprimento, quantidade de peças e local de entrega.
