Barra chata
Seção retangular, com largura maior que a espessura. Usada em grades, portões, suportes e reforços.
Como medir: largura × espessura
FERRO E AÇO · LINHA INDUSTRIAL E SERRALHERIA
Laminados e
barras de ferro.
O formato certo para transformar sua ideia em estrutura.

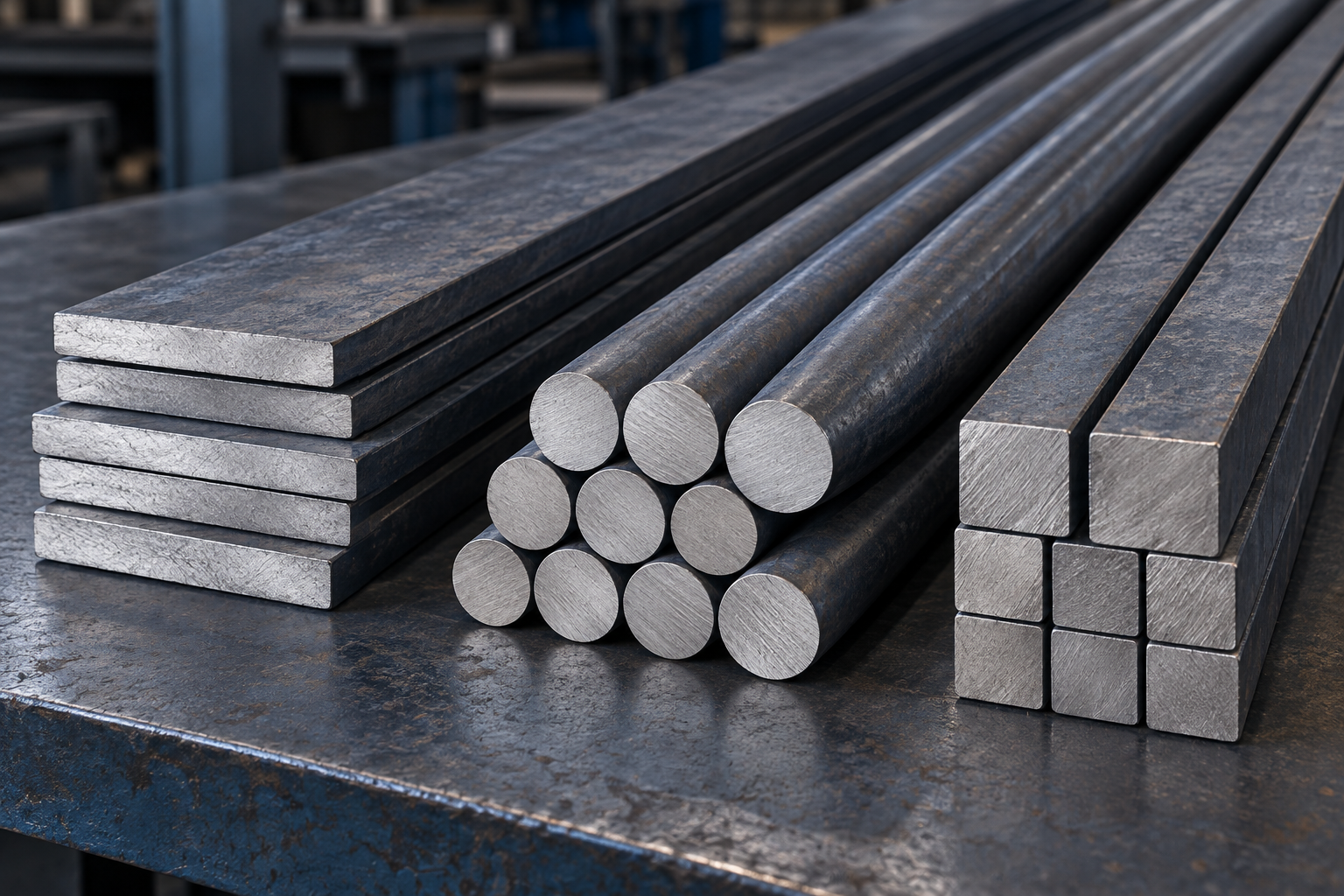

Conhecidas como “barras de ferro”, são peças maciças de aço carbono laminadas a quente. Nos formatos chato, redondo e quadrado, atendem da serralheria à fabricação de componentes.
01 / ENTENDA O MATERIAL
Três formatos. Muitas possibilidades.
Barra redonda
Seção circular maciça. Usada em grades e peças mecânicas, como eixos e pinos, conforme o aço especificado.
Como medir: diâmetro
Barra quadrada
Seção maciça com quatro lados iguais. Usada em grades, portões, esquadrias e componentes de máquinas.
Como medir: medida do lado
02 / MEDIDAS DE REFERÊNCIA
Encontre a sua bitola.
Bitola é a medida da seção da barra. Polegadas e milímetros indicam a mesma dimensão; 1″ equivale a 25,4 mm.
Redondas e quadradas
Diâmetro da redonda ou lado da quadrada.
| Bitola | mm | Redonda kg/m | Quadrada kg/m |
|---|---|---|---|
| 1/4″ | 6,35 | 0,25 | 0,31 |
| 3/8″ | 9,53 | 0,56 | 0,71 |
| 1/2″ | 12,70 | 0,99 | 1,27 |
| 5/8″ | 15,88 | 1,56 | 1,98 |
| 3/4″ | 19,05 | 2,24 | 2,85 |
| 1″ | 25,40 | 3,98 | 5,06 |
Chatas
Informe sempre largura e espessura, nessa ordem.
| Largura × espessura | Equivalência em mm |
|---|---|
| 1 1/2″ × 1/8″ | 38,10 × 3,18 |
| 1 1/2″ × 3/16″ | 38,10 × 4,76 |
| 1 1/2″ × 1/4″ | 38,10 × 6,35 |
| 2″ × 1/8″ | 50,80 × 3,18 |
| 2″ × 3/16″ | 50,80 × 4,76 |
Exemplo de pedido
Barra chata 1 1/2″ × 1/4″ + tipo de aço + comprimento + quantidade.
Medidas e pesos nominais, sujeitos às tolerâncias do fabricante. Exemplos de catálogo, não uma relação de estoque. Consulte a COFEVAR sobre bitolas, comprimentos, tipos de aço e disponibilidade.
CATÁLOGO COFEVAR / ESPECIFICAÇÕES
Informação para escolher com segurança.
O catálogo distingue barras de ferro mecânico e barras de aço trefilado. Informe o processo e o tipo de aço junto com o formato e a bitola.
| Linha | Formatos | Aços indicados no catálogo |
|---|---|---|
| Ferro mecânico | Chato, quadrado, redondo, cantoneira e T | 1010/20 |
| Aço trefilado | Quadrado e redondo | 1010/20 e 1040/45 |
| Tabela de barras maciças | Redondo, quadrado e sextavado | Bitolas e pesos em kg/m na página 9 |
As designações 1010/20 e 1040/45 são as usadas no catálogo; confirme o grau específico no orçamento. As tabelas incluem barras chatas e ferro T. Pesos são referências nominais, não capacidade de carga.
03 / DO MATERIAL AO PROJETO
Força que ganha forma.

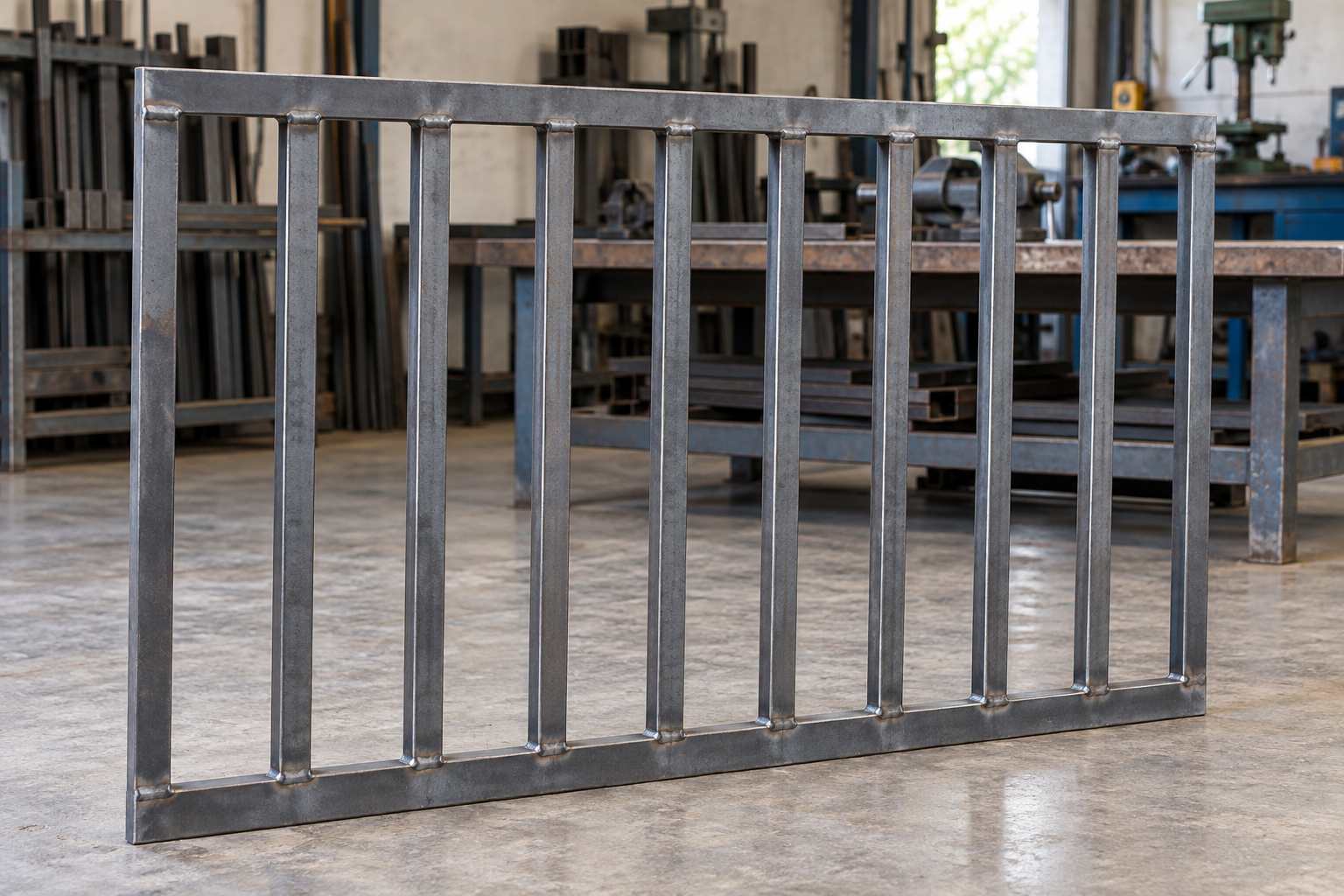

Em uma grade, barras quadradas podem formar os elementos verticais, enquanto barras chatas compõem travessas e ligações.
O formato orienta a escolha. A bitola, o tipo de aço e as ligações devem seguir as necessidades do projeto.
O que conferir na especificação?
Tipo de aço: SAE 1020, SAE 1045 e aços estruturais têm características diferentes; confirme a especificação exigida.
Acabamento: laminado e trefilado não são equivalentes em acabamento e tolerâncias. Informe se a peça será usinada.
Proteção: para exposição ao tempo, preveja tratamento anticorrosivo adequado.
SEU PRÓXIMO PASSO
Envie as medidas.
Vamos construir a solução.
Informe formato, bitola, aço, comprimento, quantidade e cidade de entrega. Se tiver uma lista ou desenho, envie também.
